一、概述

　　氣動刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-1.6MPa，使用溫度-29-538℃情況下正常工作。

　　刀閘閥適用于礦山電廠的選煤、排灰、排渣、城市的污水處理、食品、衛生、醫藥等專業管道系統。

　　二、特點

　　1、可提升的閘板密封面，可刮除密封面的的粘著物，自動清除雜物。

　　2、不銹鋼閘板可防止腐蝕引起的密封泄漏。

　　3、整體的不銹鋼材質，可防止腐蝕破壞。

　　4、短結構長度，可節省原料、安裝空間，也有效支持管道強度。

　　5、科學的上密封填料函設計，使上密封安全有效，經久耐用。

　　6、三角形的支架節省原材料，保證需要的力學性能。

　　7  閥體上的導向塊使閘板正確運動；擠壓塊保證閘板有效密封。

　　8、閥體加強筋設計提高閥體強度。

　　9、不銹鋼閥桿經久耐用，雙頭螺使用啟閉更為迅速。

　　10、可任意選用驅動機構。

　　11、V型閘板可作為調節閥使用。

　　三、主要技術數據

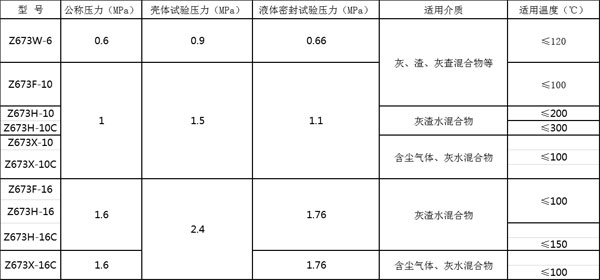

　　2、主要性能規范

　　設計制造采用標準：

　　閥門設計制造標準：JB／T8691

　　結構長度標準：GB／T12221．1989

　　法蘭標準：GB/ 9113-2000

　　驗試驗標準：JB／T13927

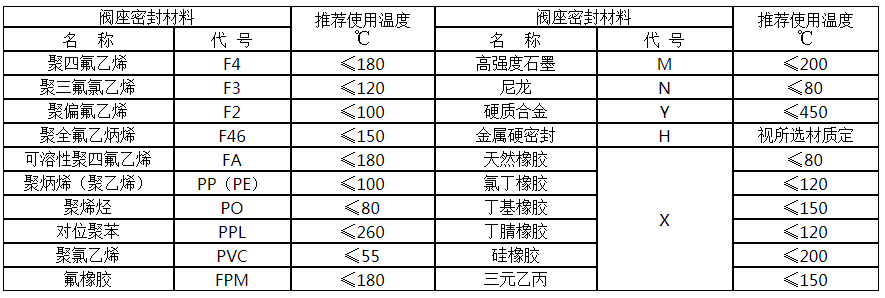

　　可以根據用戶的需要選擇適應不同溫度的密封材料。詳見下表

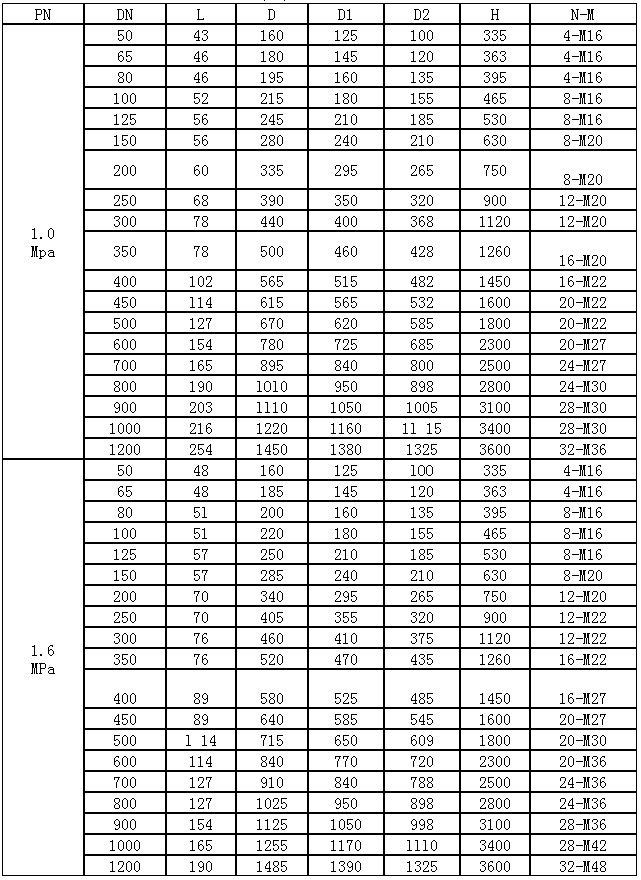

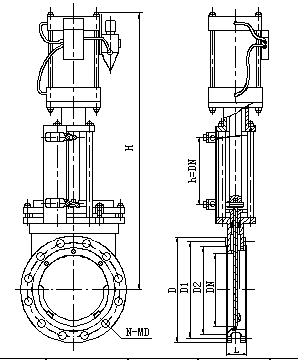

　　四、主要外形及連接尺寸

　　五、使用和維護及故障排除方法

　　1、氣動刀型閘閥的安裝使用

　　(1)安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；本類閥門在管道中一般應當水平安裝。

　　(2)各連接部位螺栓,要求均勻擰緊；

　　(3)檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；

　　(4)用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；

　　(5)用戶在安裝閥門時，必須預留閥門驅動的必要空間；

　　(6)驅動裝置的接線須按線路圖進行；

　　(7)氣動刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

　　2、保養與維修

　　（1）要經常檢查管道有沒有鐵銹、焊渣、臟物、塵士。

　　（2）電源絕對不能有故障。

　　（3）定期檢修。

　　（4）長期停放時，接口都要用塑料塞堵上。

　　（5）當調節閥在使用中不能滿足操作要求，或者經過一段長時期的運行為了預防事故發生而作定期檢查時，先將閥從管線卸下，清洗、拆卸、更換元件，重新組裝測試后重新安裝。

　　六、運輸與貯存

　　1、儲運前檢查各種標志是否完整、齊全、清晰、包裝箱是否整齊牢固，無破損傷裂，最后檢查釘箱包扎的可靠性和安全性。

　　2、運輸時應輕裝輕卸，嚴禁拋滑和撞擊。

　　七、裝箱與檢查

　　1、產品運輸?shù)竭_用戶后打開包裝箱，小心搬運，打開即可安裝使用。

　　2、包裝箱內應有產品使用說明書、產品合格證。

　　八、閥門訂貨需知

　　1.產品型號與名稱；

　　2.公稱通徑DN（mm）；

　　3.公稱壓力；

　　4.連接方式及標準；

　　5.閥體材質；

　　6.密封材質；

　　7.介質種類和溫度范圍；

　　8.使用壓力；

　　9.氣源壓力及控制方式；

　　10.其它特殊要求；

　　11.建議用戶安裝空氣過濾器和減壓閥
