本實用新型涉程控閥技術領域，具體為一種高性能程控閥。

　　背景技術：

　　程控閥是一種通過氣動、液動等方式驅動的切斷閥。該閥與DCS集散控制系統或PLC相連，實現計算機程序的遠程控制。廣泛應用于甲醇裂解制氫、酒精干燥、氯乙烯濃縮回收、多晶硅尾氣回收、制氮、制氧、回收二氧化碳等變壓吸附氣體分離行業。

　　現有的程控閥閥芯一般不是整體式的，流通能力比較差，介質流體對閥芯的沖刷比較大，閥門的壽命一般較低。

　　技術實現要素：

　　本實用新型的目的在于提供了一種高性能程控閥，達到了提高閥門使用壽命的目的。

　　為實現上述目的，本實用新型提供如下技術方案：一種高性能程控閥，包括閥體、閥芯組件、導向板組件、閥桿和閥蓋，所述閥桿底端與閥芯組件頂端連接，所述閥芯組件一體成型，所述閥芯組件側壁與導向板組件一側接觸，所述閥芯組件內部通過圓柱銷與導向板組件連接，所述導向板組件底部設置有金屬石墨纏繞墊，所述金屬石墨纏繞墊頂部與導向板組件底部粘接，所述閥蓋底部一側與雙頭螺柱一螺紋連接，所述雙頭螺柱一底部貫穿閥體頂部延伸至閥體頂部內部，且雙頭螺柱一與閥體頂部內部螺紋連接，所述雙頭螺柱一頂部與六角螺母一螺紋連接，所述閥桿頂部連接有填料壓板，所述閥桿側壁粘接有填料壓套，所述填料壓套內部填充有填料，所述填料壓套外壁與閥蓋內壁粘接。

　　優選的，所述導向板組件的數量為兩個，兩個所述導向板組件分別位于閥芯組件側壁兩側。

　　優選的，所述填料壓板上方設有活塞式執行機構總成，所述活塞式執行機構總成底部雙頭螺柱三頂部螺紋連接，所述雙頭螺柱三底部依次貫穿填料壓板頂部和閥桿頂部延伸至閥桿內部，且雙頭螺柱三與填料壓板和閥桿均為螺紋連接，所述填料壓板頂部與活塞式執行機構總成之間設有六角螺母三，所述六角螺母三內壁與雙頭螺柱三外壁螺紋連接，所述六角螺母三底部與填料壓板頂部接觸。

　　優選的，所述六角螺母一底部與閥體外壁接觸，所述閥蓋底部與閥體頂部接觸。

　　優選的，所述填料壓套側壁粘接有橡膠O型圈一和橡膠O型圈二，所述橡膠O型圈一位于橡膠O型圈二下方，所述橡膠O型圈一和橡膠O型圈二的形狀均為O型。

　　優選的，所述閥蓋的形狀為大字型，所述閥蓋延伸出來的一側底部與雙頭螺柱二頂部螺紋連接，所述雙頭螺柱二頂部依次貫穿閥蓋延伸出來的一側和活塞式執行機構總成底部延伸至活塞式執行機構總成內部，所述雙頭螺柱二與活塞式執行機構總成螺紋連接，所述閥蓋延伸出的一側下方設有六角螺母二，所述六角螺母二內壁與雙頭螺柱二外壁螺紋連接，所述六角螺母二頂部與閥蓋延伸出的一側底部接觸。

　　優選的，所述填料由上填料、中填料和下填料組成。

　　本實用新型提供了一種高性能程控閥。具備以下有益效果：

　　(1)、本實用新型通過設置閥芯組件，閥芯組件一體成型，整體式閥芯的設計，流通能力增加30％，降低了介質流體對閥芯整體的沖刷，達到了提高閥門使用壽命的目的，解決了現有程控閥閥芯一般不是整體式的，流通能力比較差，介質流體對閥芯的沖刷比較大，導致閥門的壽命一般較低的問題。

　　(2)、本實用新型通過設置雙頭螺柱一、雙頭螺柱二、雙頭螺柱三、六角螺母一、六角螺母二和六角螺母三，利用雙頭螺柱和六角螺母之間可拆卸連接，達到了方便程控閥內部維修的目的。

　　附圖說明

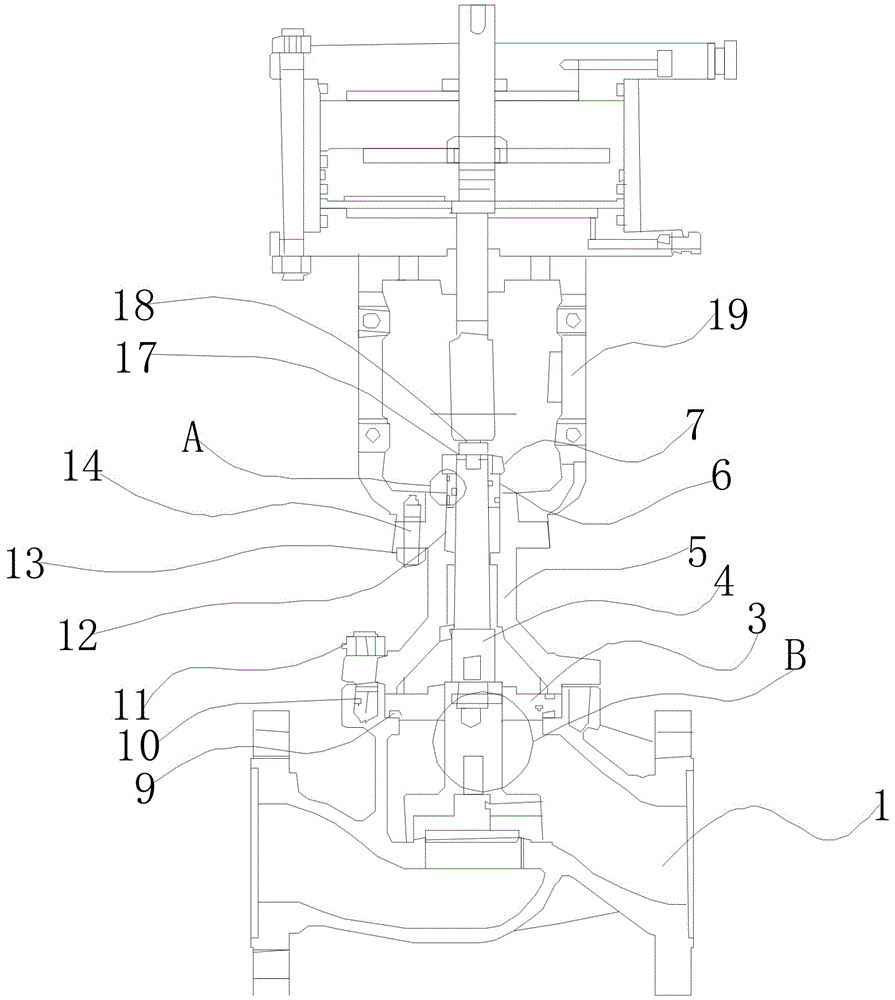

　　圖1為本實用新型結構示意圖；

　　圖2為本實用新型圖1中A的局部結構放大圖；

　　圖3為本實用新型圖1中B的局部結構放大圖。

　　圖中：1閥體、2閥芯組件、3導向板組件、4閥桿、5閥蓋、6填料壓套、 7填料壓板、8圓柱銷、9金屬石墨纏繞墊、10雙頭螺柱一、11六角螺母一、 12填料、13六角螺母二、14雙頭螺柱二、15橡膠O型圈一、16橡膠O型圈二、17雙頭螺柱三、18六角螺母三、19活塞式執行機構總成。

　　具體實施方式

　　如圖1-3所示，本實用新型提供一種技術方案：一種高性能程控閥，包括閥體1、閥芯組件2、導向板組件3、閥桿4和閥蓋5，閥桿4底端與閥芯組件2頂端固定連接，閥芯組件2一體成型，閥芯組件2側壁與導向板組件3一側接觸，閥芯組件2內部通過圓柱銷8與導向板組件3固定連接，導向板組件3底部設置有金屬石墨纏繞墊9，金屬石墨纏繞墊9頂部與導向板組件3底部粘接，閥蓋5底部一側與雙頭螺柱一10螺紋連接，雙頭螺柱一10底部貫穿閥體1頂部延伸至閥體1頂部內部，且雙頭螺柱一10與閥體1頂部內部螺紋連接，雙頭螺柱一10頂部與六角螺母一11螺紋連接，雙頭螺柱一10型號為bm＝1.5d M14×55，六角螺母一11型號為M14，閥桿 4頂部固定連接有填料壓板7，閥桿4側壁粘接有填料壓套6，填料壓套6 內部填充有填料12，填料壓套6外壁與閥蓋5內壁粘接，導向板組件3的數量為兩個，兩個導向板組件3分別位于閥芯組件2側壁兩側，填料壓板7 上方設有活塞式執行機構總成19，活塞式執行機構總成19底部雙頭螺柱三 17頂部螺紋連接，雙頭螺柱三17底部依次貫穿填料壓板7頂部和閥桿4頂部延伸至閥桿4內部，且雙頭螺柱三17與填料壓板7和閥桿4均為螺紋連接，填料壓板7頂部與活塞式執行機構總成19之間設有六角螺母三18，六角螺母三18內壁與雙頭螺柱三17外壁螺紋連接，雙頭螺柱三17型號為 bm＝1.5d M8×55，六角螺母三18型號為M8，六角螺母三18底部與填料壓板7頂部接觸，六角螺母一11底部與閥體1外壁接觸，閥蓋5底部與閥體 1頂部接觸，填料壓套6側壁粘接有橡膠O型圈一15和橡膠O型圈二16，橡膠O型圈一15位于橡膠O型圈二16下方，橡膠O型圈一15和橡膠O型圈二16的形狀均為O型，閥蓋5的形狀為大字型，閥蓋5延伸出來的一側底部與雙頭螺柱二14頂部螺紋連接，雙頭螺柱二14頂部依次貫穿閥蓋5 延伸出來的一側和活塞式執行機構總成19底部延伸至活塞式執行機構總成 19內部，雙頭螺柱二14與活塞式執行機構總成19螺紋連接，閥蓋5延伸出的一側下方設有六角螺母二13，六角螺母二13內壁與雙頭螺柱二14外壁螺紋連接，雙頭螺柱二14型號為bm＝1.25d M10×45，六角螺母二13型號為M10，六角螺母二13頂部與閥蓋5延伸出的一側底部接觸，填料12由上填料、中填料和下填料組成，通過設置閥芯組件2，閥芯組件2一體成型，整體式閥芯的設計，流通能力增加30％，降低了介質流體對閥芯整體的沖刷，達到了提高閥門使用壽命的目的，通過設置雙頭螺柱一10、雙頭螺柱二14、雙頭螺柱三17、六角螺母一11、六角螺母二13和六角螺母三18，利用雙頭螺柱和六角螺母之間可拆卸連接，達到了方便程控閥內部維修的目的。

　　在使用時，由于閥芯組件2是一體成型，當介質流體對其沖刷時，降低了介質流體對閥芯整體的沖刷造成的損傷，流通能力增加了30％，提高了閥門的使用壽命，由于雙頭螺柱一10與六角螺母一11、雙頭螺柱二14與六角螺母二13和雙頭螺柱三17和六角螺母三18之間均為螺紋連接，并且為可拆卸連接，因此維修程控閥內部時，或者更換程控閥內部元件時十分方便。

　　綜上可得，本實用新型通過設置閥芯組件2，閥芯組件2一體成型，整體式閥芯的設計，流通能力增加30％，降低了介質流體對閥芯整體的沖刷，達到了提高閥門使用壽命的目的，解決了現有程控閥閥芯一般不是整體式的，流通能力比較差，介質流體對閥芯的沖刷比較大，導致閥門的壽命一般較低的問題，通過設置雙頭螺柱一10、雙頭螺柱二14、雙頭螺柱三17、六角螺母一 11、六角螺母二13和六角螺母三18，利用雙頭螺柱和六角螺母之間可拆卸連接，達到了方便程控閥內部維修的目的。

　　技術特征：

　　1.一種高性能程控閥，包括閥體(1)、閥芯組件(2)、導向板組件(3)、閥桿(4)和閥蓋(5)，其特征在于：所述閥桿(4)底端與閥芯組件(2)頂端連接，所述閥芯組件(2)一體成型，所述閥芯組件(2)側壁與導向板組件(3)一側接觸，所述閥芯組件(2)內部通過圓柱銷(8)與導向板組件(3)連接，所述導向板組件(3)底部設置有金屬石墨纏繞墊(9)，所述金屬石墨纏繞墊(9)頂部與導向板組件(3)底部粘接，所述閥蓋(5)底部一側與雙頭螺柱一(10)螺紋連接，所述雙頭螺柱一(10)底部貫穿閥體(1)頂部延伸至閥體(1)頂部內部，且雙頭螺柱一(10)與閥體(1)頂部內部螺紋連接，所述雙頭螺柱一(10)頂部與六角螺母一(11)螺紋連接，所述閥桿(4)頂部連接有填料壓板(7)，所述閥桿(4)側壁粘接有填料壓套(6)，所述填料壓套(6)內部填充有填料(12)，所述填料壓套(6)外壁與閥蓋(5)內壁粘接。

　　2.根據權利要求1所述的高性能程控閥，其特征在于：所述導向板組件(3)的數量為兩個，兩個所述導向板組件(3)分別位于閥芯組件(2)側壁兩側。

　　3.根據權利要求1所述的高性能程控閥，其特征在于：所述填料壓板(7)上方設有活塞式執行機構總成(19)，所述活塞式執行機構總成(19)底部雙頭螺柱三(17)頂部螺紋連接，所述雙頭螺柱三(17)底部依次貫穿填料壓板(7)頂部和閥桿(4)頂部延伸至閥桿(4)內部，且雙頭螺柱三(17)與填料壓板(7)和閥桿(4)均為螺紋連接，所述填料壓板(7)頂部與活塞式執行機構總成(19)之間設有六角螺母三(18)，所述六角螺母三(18)內壁與雙頭螺柱三(17)外壁螺紋連接，所述六角螺母三(18)底部與填料壓板(7)頂部接觸。

　　4.根據權利要求1所述的高性能程控閥，其特征在于：所述六角螺母一(11)底部與閥體(1)外壁接觸，所述閥蓋(5)底部與閥體(1)頂部接觸。

　　5.根據權利要求1所述的高性能程控閥，其特征在于：所述填料壓套(6)側壁粘接有橡膠O型圈一(15)和橡膠O型圈二(16)，所述橡膠O型圈一(15)位于橡膠O型圈二(16)下方，所述橡膠O型圈一(15)和橡膠O型圈二(16)的形狀均為O型。

　　6.根據權利要求3所述的高性能程控閥，其特征在于：所述閥蓋(5)的形狀為大字型，所述閥蓋(5)延伸出來的一側底部與雙頭螺柱二(14)頂部螺紋連接，所述雙頭螺柱二(14)頂部依次貫穿閥蓋(5)延伸出來的一側和活塞式執行機構總成(19)底部延伸至活塞式執行機構總成(19)內部，所述雙頭螺柱二(14)與活塞式執行機構總成(19)螺紋連接，所述閥蓋(5)延伸出的一側下方設有六角螺母二(13)，所述六角螺母二(13)內壁與雙頭螺柱二(14)外壁螺紋連接，所述六角螺母二(13)頂部與閥蓋(5)延伸出的一側底部接觸。

　　7.根據權利要求1所述的高性能程控閥，其特征在于：所述填料(12)由上填料、中填料和下填料組成。

　　技術總結

　　本實用新型涉及程控閥技術領域，且公開了一種高性能程控閥，包括閥體、閥芯組件、導向板組件、閥桿和閥蓋，閥桿底端與閥芯組件頂端連接，閥芯組件一體成型，閥芯組件側壁與導向板組件一側接觸，閥芯組件內部通過圓柱銷與導向板組件連接，導向板組件底部設置有金屬石墨纏繞墊，金屬石墨纏繞墊頂部與導向板組件底部粘接，閥蓋底部一側與雙頭螺柱一螺紋連接。本實用新型通過設置閥芯組件，閥芯組件一體成型，整體式閥芯的設計，流通能力增加30%，降低了介質流體對閥芯整體的沖刷，達到了提高閥門使用壽命的目的，解決了現有程控閥閥芯一般不是整體式的，流通能力比較差，介質流體對閥芯的沖刷比較大，導致閥門的壽命一般較低的問題。
